Fabricación y Montaje de Spool de Cañería de 14” y Soportes Metálicos para Bomba Booster en Tanque de Almacenamiento
Trabajo integral de piping industrial que incluyó construcción de soportes, fabricación del spool, ensayos, prueba hidráulica y montaje final en la línea del TK3.
El proyecto consistió en la construcción y montaje de once soportes metálicos y un nuevo spool de cañería de 14”, correspondiente al ingreso de la Bomba Booster del Tanque de Almacenamiento N°3.
Los soportes fueron diseñados y ubicados estratégicamente para evitar movimientos futuros en la línea proveniente del TK2 hacia la bomba. Además, se instalaron tres soportes adicionales aguas abajo, cruzando la trinchera de la calle interna.
Todos los soportes fueron construidos con perfiles IPN120 y se incorporó una placa de grillon entre el caño y el perfil para mejorar la estabilidad y el comportamiento mecánico del conjunto.
El spool fabricado correspondió a una cañería de 14”, con extremos reducidos excéntricamente a 10” y 8” para reemplazar la pieza existente y corregir la alineación con el acople de la bomba.
El servicio incluyó la provisión de materiales, mano de obra especializada, ensayos no destructivos, prueba hidráulica, pintura industrial, transporte y montaje final en su posición operativa.

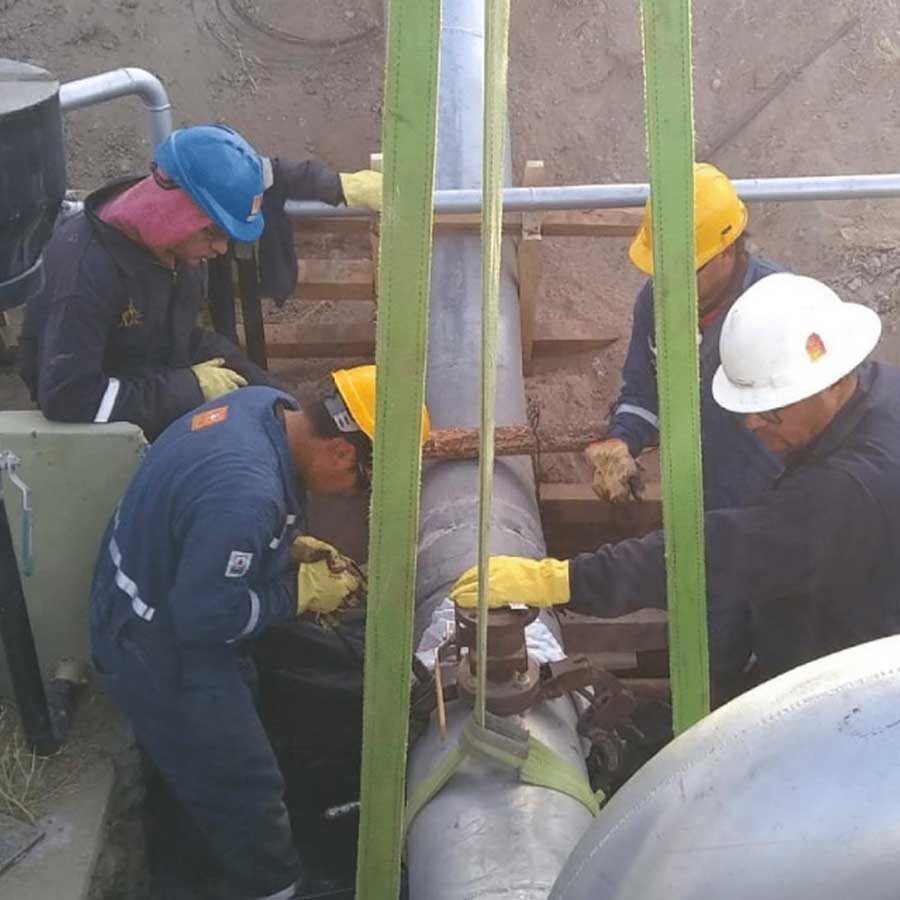

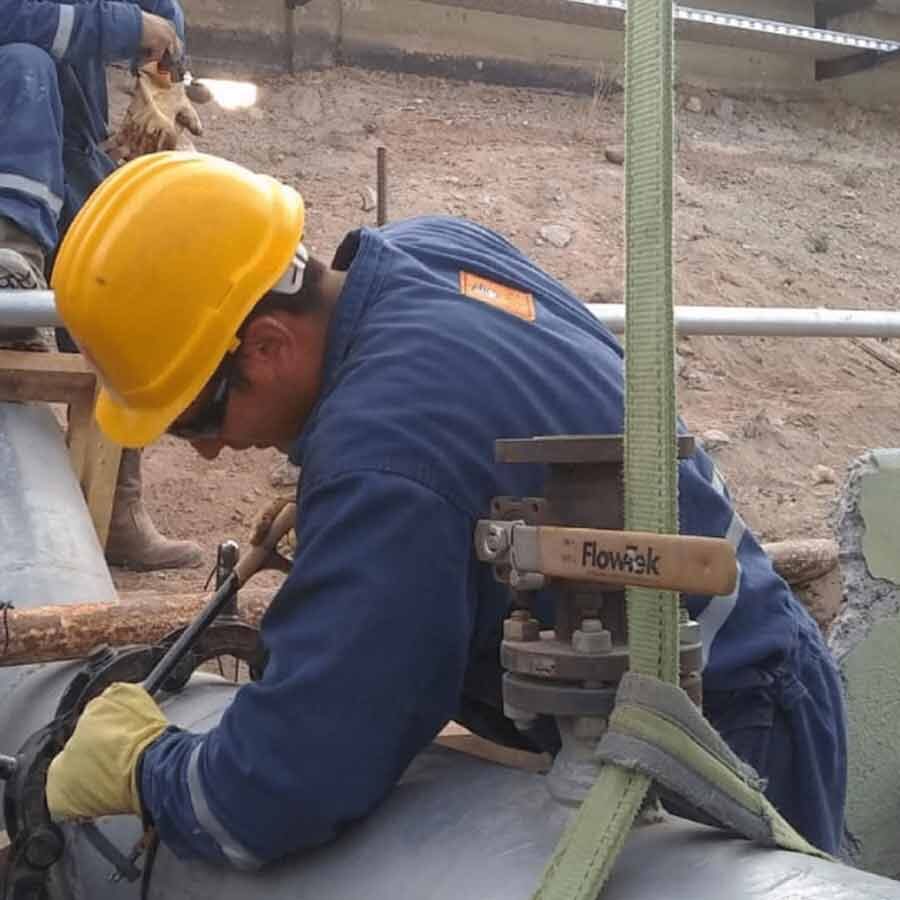

Para ejecutar el montaje, fue necesario demoler parcialmente el muro en la sección prevista y realizar una excavación en la zona del Tie-In, con el espacio suficiente para que cañistas, amoladores y soldadores trabajaran de manera segura, ordenada y eficiente.
Estas tareas se completaron en una etapa previa al montaje principal.
